Otro gráfico tipo termómetro en Excel

En esta entrada mostraré una técnica más sencilla que la de mi nota anterior sobre gráficos tipo termómetro con Excel.
Esta técnica es válida sólo si queremos representar dos series de datos. Supongamos una tabla que muestra las ventas de los departamentos de una tienda. Una serie muestra las ventas plantificas y la otra serie los resultados



Nuestro objetivo es construir este gráfico

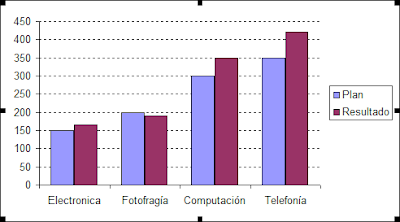

Creamos un gráfico de tipo Columna Agrupada con el asistente de gráficos de Excel



El paso siguiente es crear dos rectángulos de distinto ancho



Alineamos los rectángulos horizontalmente y verticalmente con el menú Dibujo-Alinear

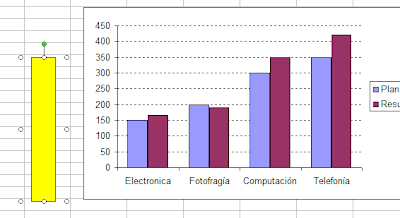

Al rectángulo interior le damos un color de relleno. Cambiamos el formato del rectángulo exterior de manera que se vuelva "invisible" (sin líneas, 100% transparencia)



Ahora seleccionamos los dos rectángulos (Mayúsculas y clic con el mouse) y los copiamos (Ctrl+C).
Seleccionamos la segunda serie del gráfico, Resultado en nuestro ejemplo, y pegamos los rectángulos con Ctrl+V



El último paso consiste en sobreponer las columnas. Sin quitar la selección de la serie Resultado, abrimos el menú Formato serie de datos y activamos la pestaña Opciones. En la ventanilla de Superposición llevamos el valor a 100



Con lo que logramos nuestro objetivo.
